Беседка Cube

Алюминиевая беседка Cube в современном стиле

Комплексное решение для всесезонных беседок, которые принесут пользу в любое время года. Сочетает в себе современный лаконичный дизайн, адекватную защиту не только от дождя, солнца, ветра и насекомых, но и от снега и холода.

Конструкция состоит из алюминиевых профилей, устойчивых к климатическим воздействиям. Стеклянная кровля с неограниченным сроком службы. Панорамное вертикальное остекление с раздвижным или поворотным механизмом открывания из закаленного стекла. Возможны варианты непрозрачного заполнения стеновых и кровельных световых проемов. Без вертикального остекления конструкция может выполнять роль навеса.

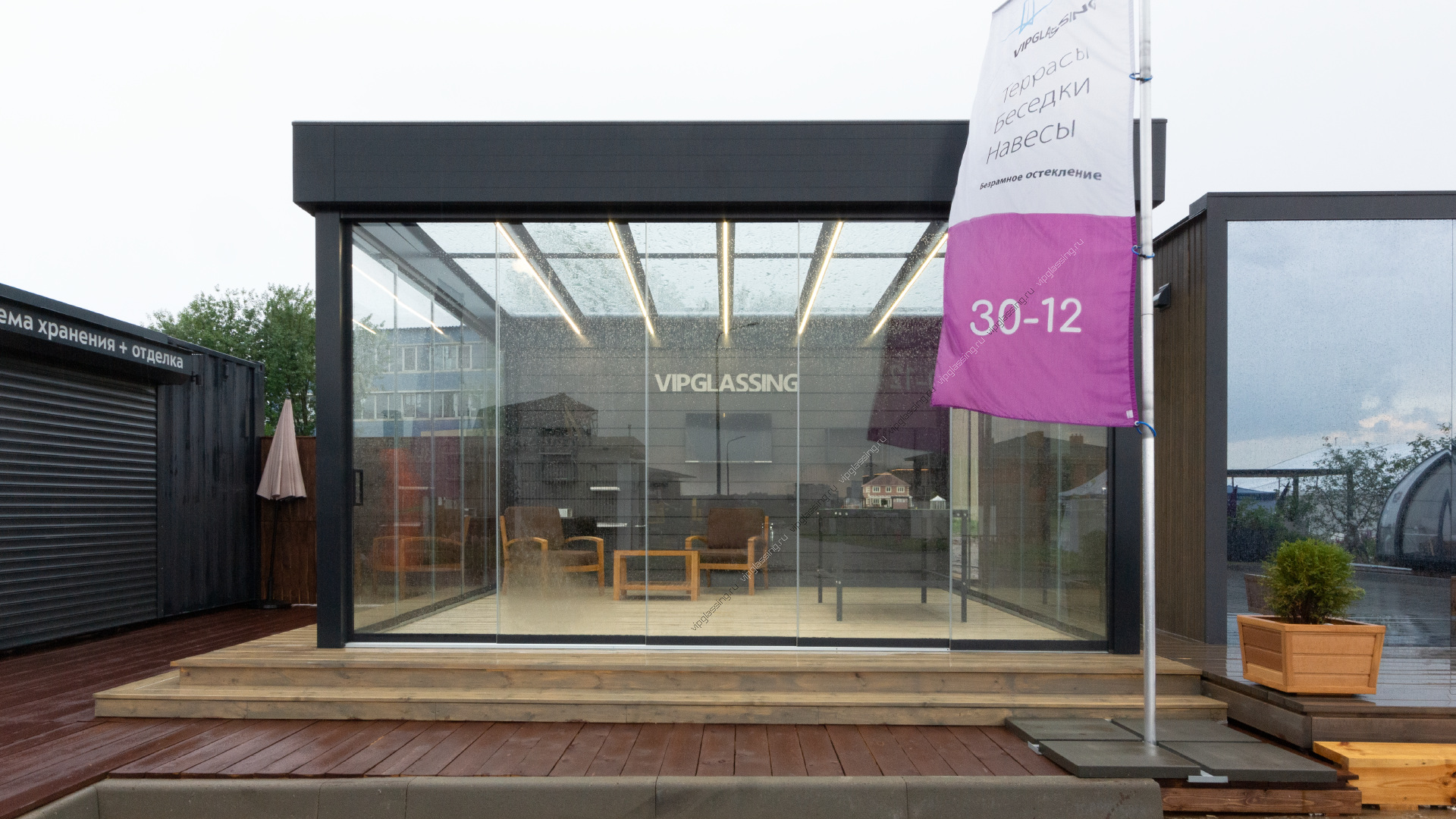

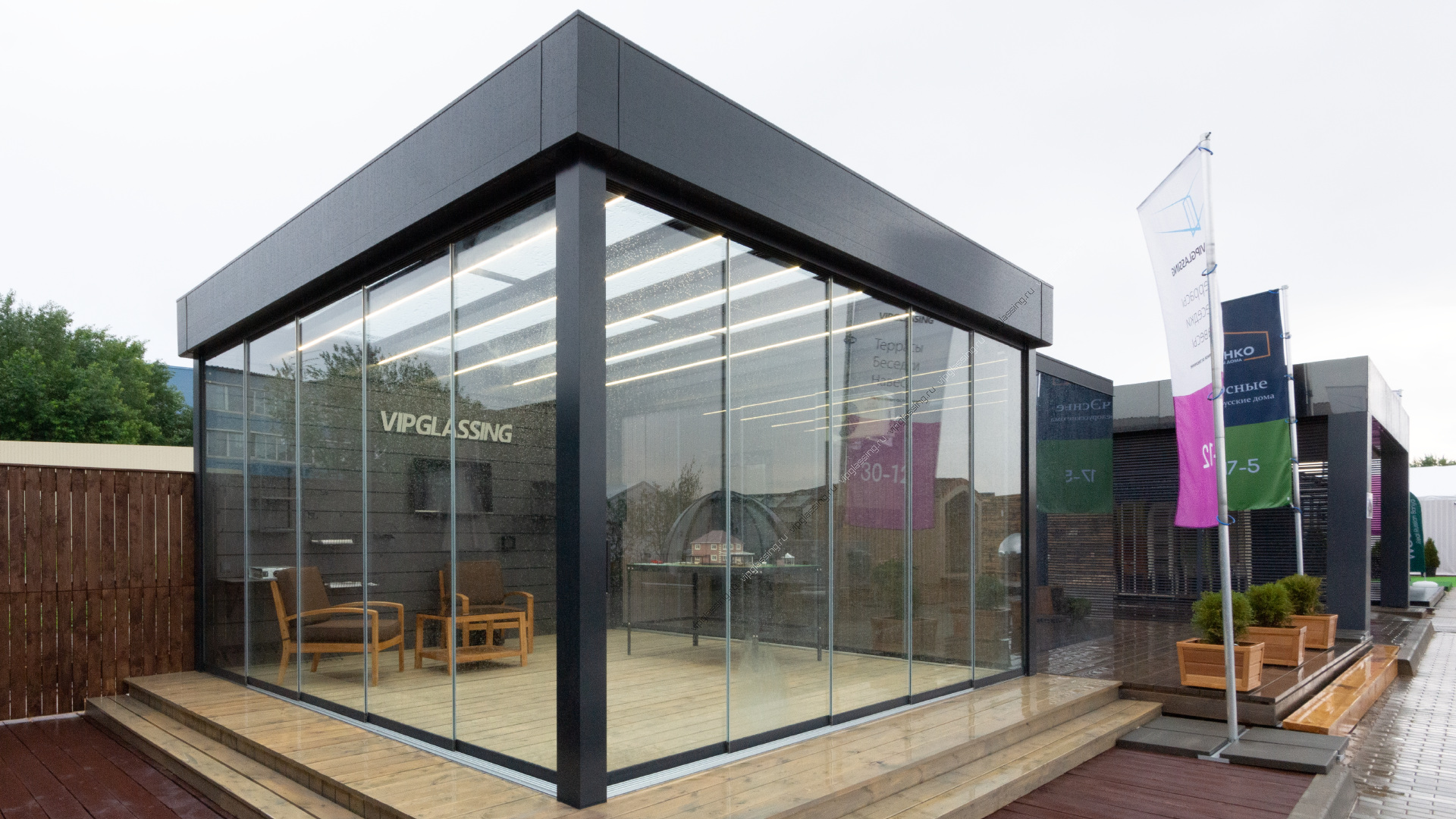

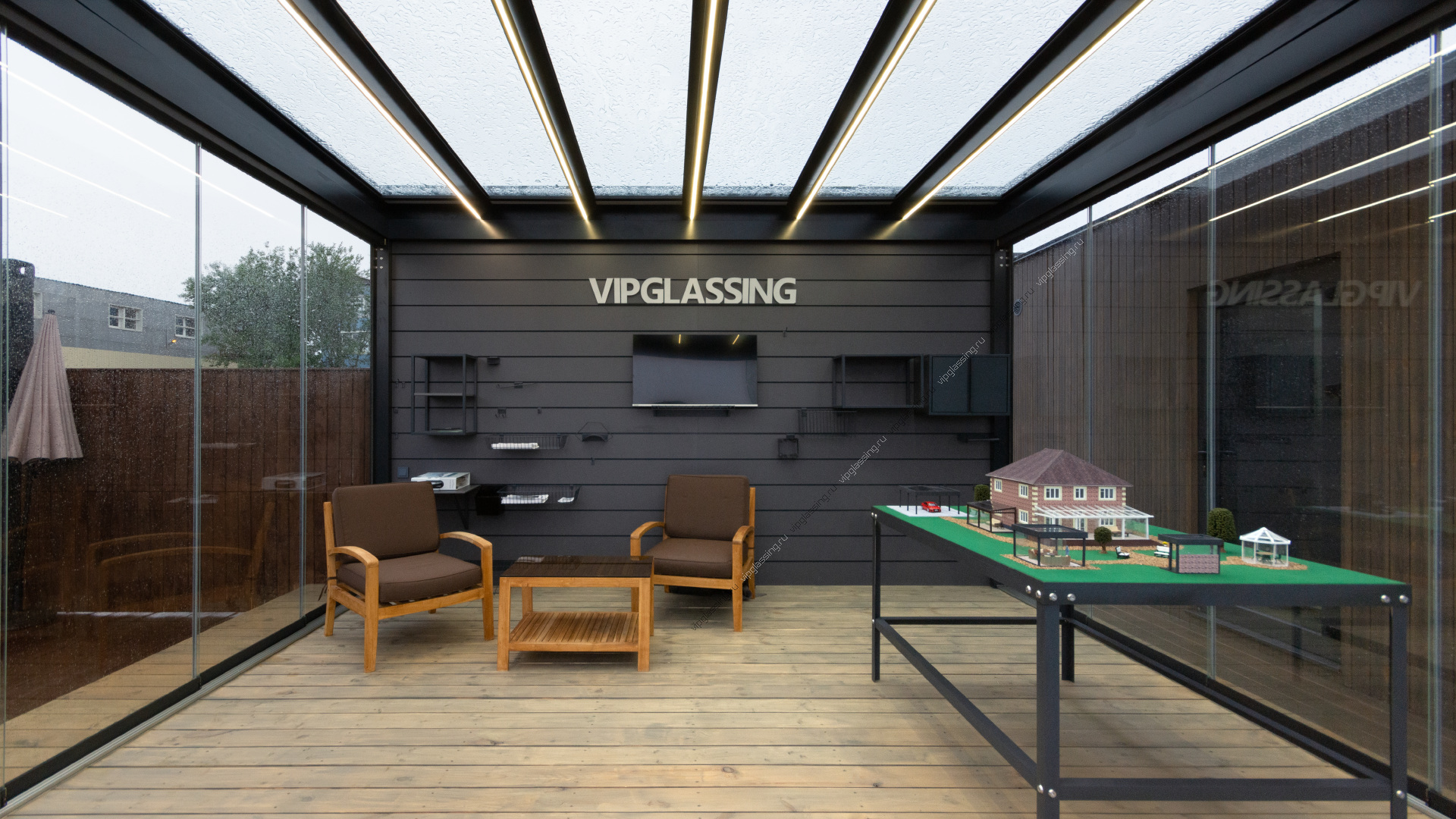

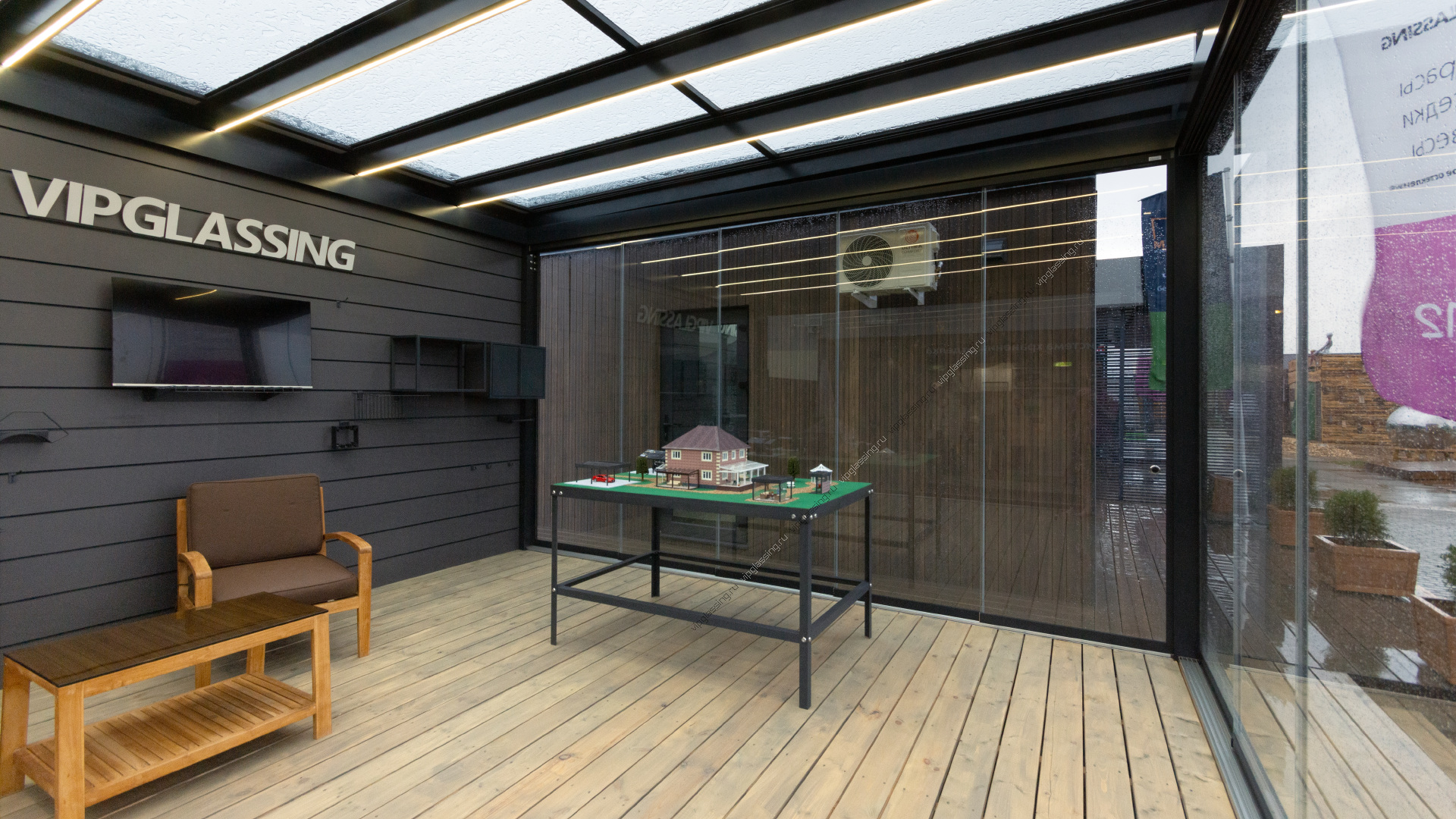

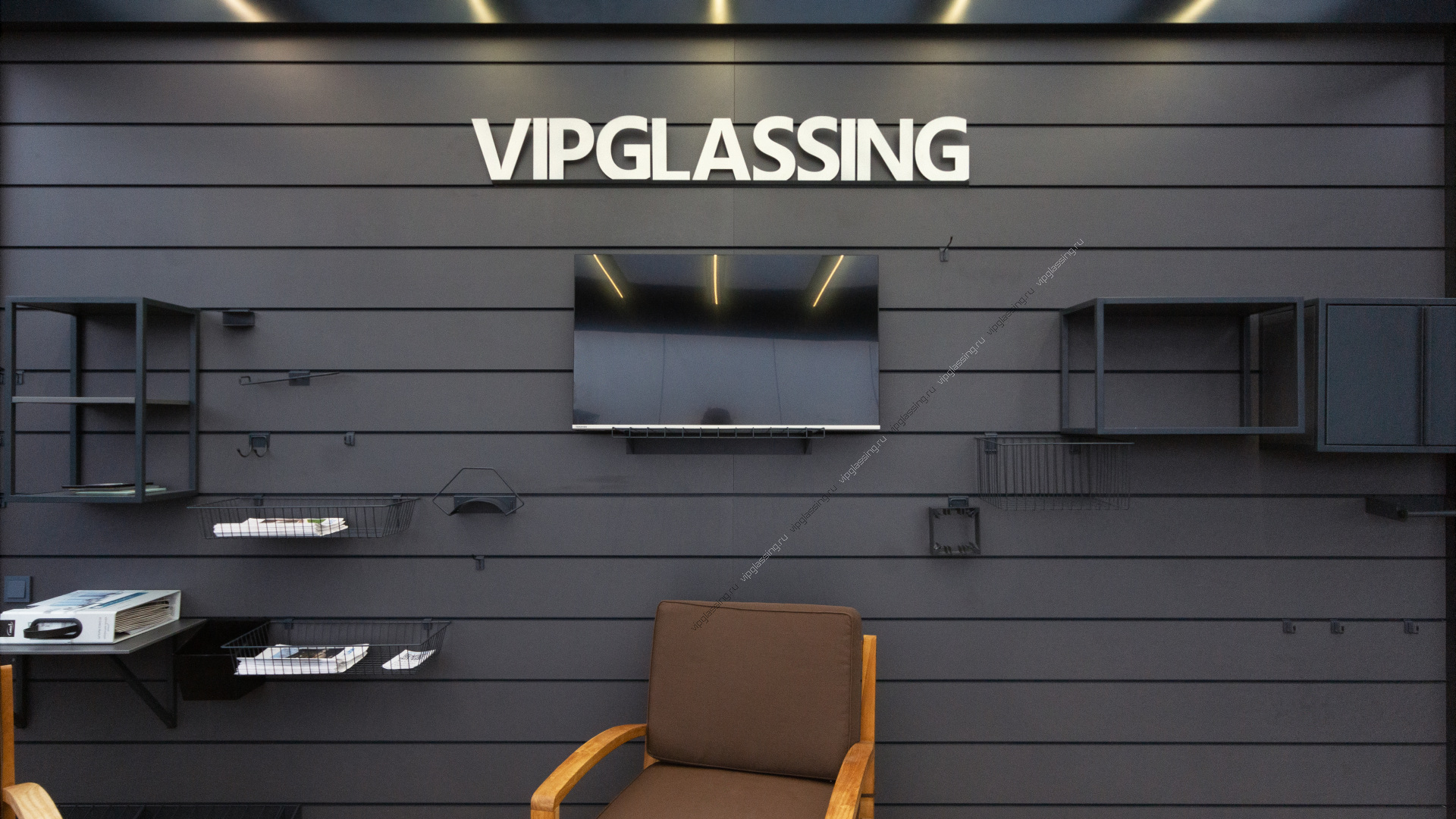

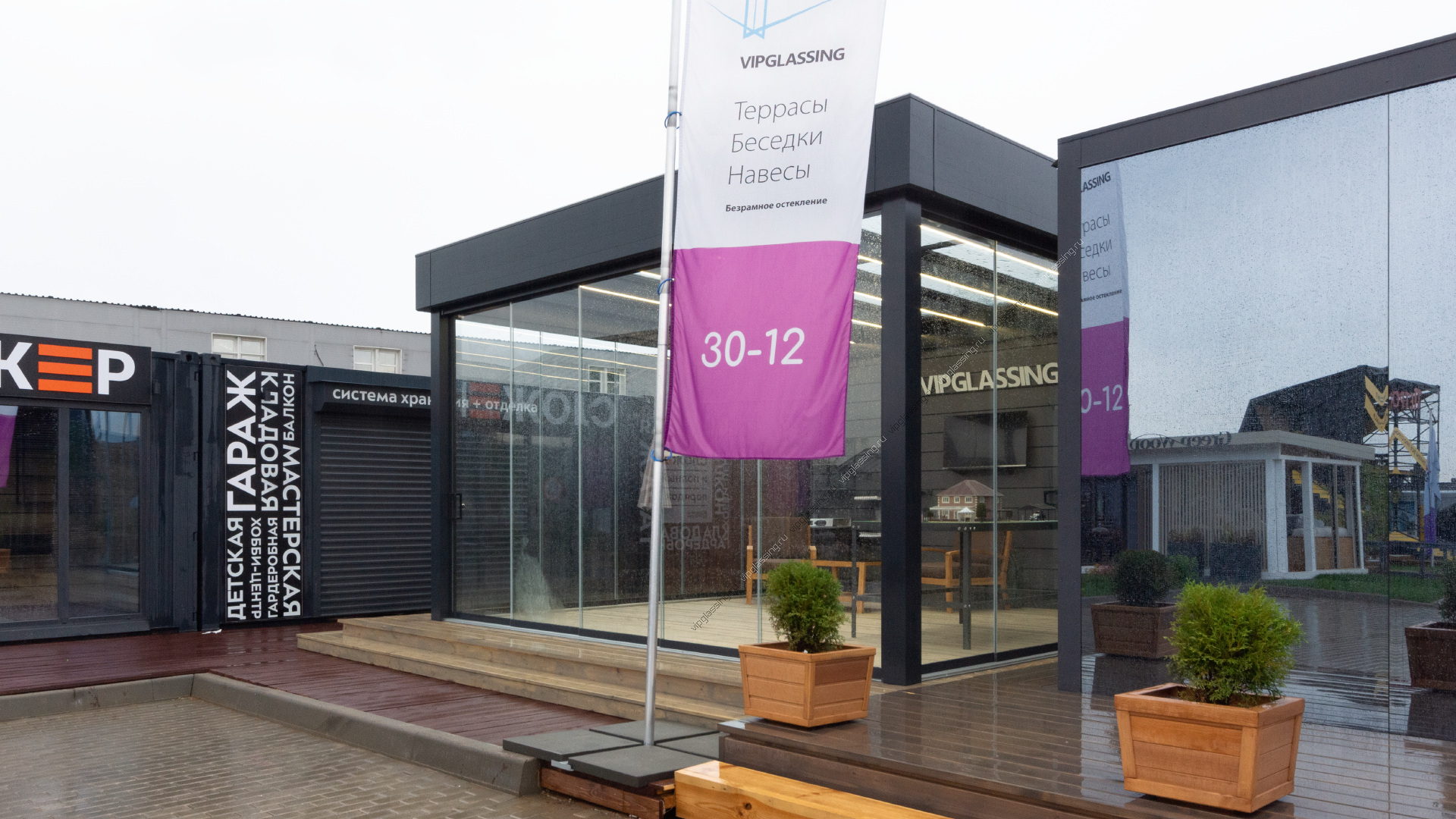

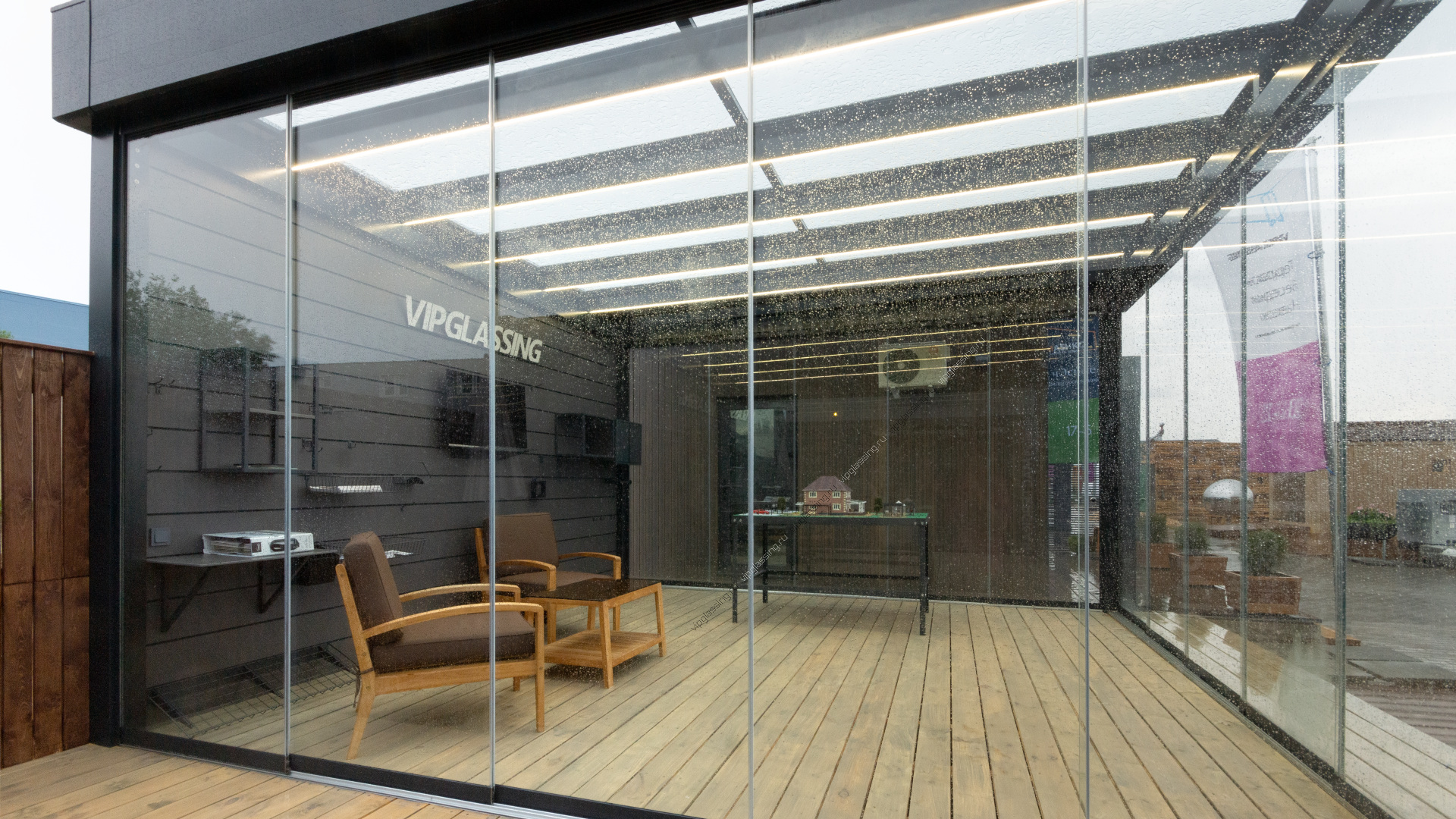

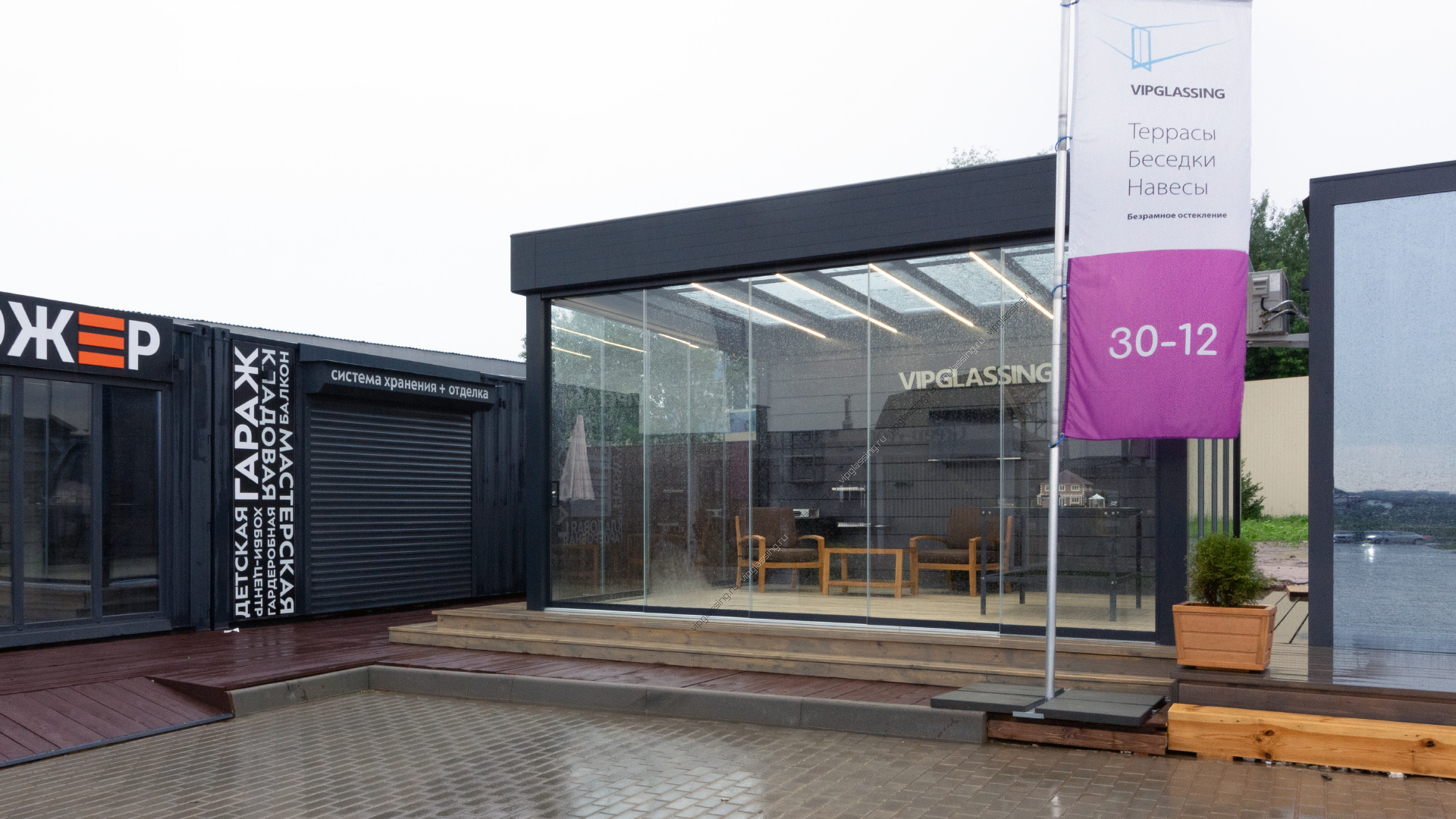

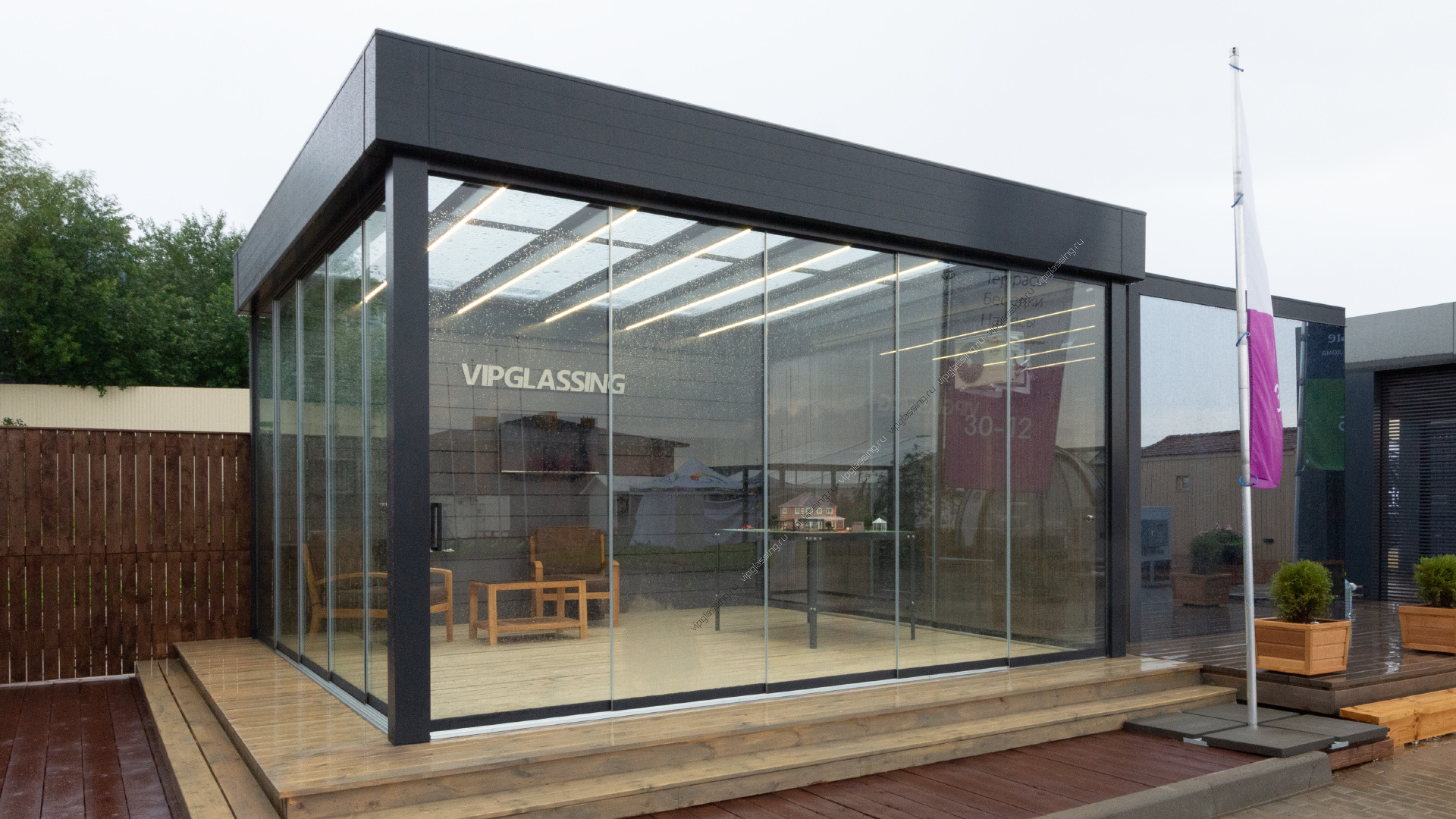

Беседка Cube на Open Village'25

Область применения

• В качестве самостоятельных навесов с открытой мангальной зоной.
• Отдельно стоящие беседки с панорамным обзором.
• Пристройки террас или веранд к дому в современном стиле.
• Минималистичный навес для автомобиля.
• Летние веранды кафе и ресторанов.

Техническое описание

Силовой каркас беседки Cube — это система алюминиевых профилей, соединенных между собой механическим способом на закладных элементах. Благодаря технологии монтажа hide fixing, узлы соединения балок не выглядят безобразно и не требуют дополнительных манипуляций по маскировке сварных швов или скрытию крепежных элементов. Поверхность профиля покрыта полиэфирной краской, которая устойчива к перепадам температур, влаге и нормальному износу.

При необходимости силовые балки каркаса могут быть усилены стальными закладными балками. Максимальный световой пролет без дополнительной промежуточной стойки 5 метров.

Для заполнения кровельных световых проемов могут использоваться различные материалы: прозрачное стекло, тонированное стекло, матированное стекло, металл с деревом.

По периметру беседки установлен глубокий водосточный желоб из алюминиевого профиля (рассчитан на крыши большой квадратуры), который также выполняет функцию декоративного фриза. Система подогрева водосточной системы предотвращает обледенение дренажей в зимний период. А благодаря скрытому уклону кровли дождевая вода, не задерживаясь, при помощи водостоков направляется в общую дренажную систему.

Заполнение стеновых проемов может быть выполнено по различным сценариям: безрамное остекление раздвижное или поворотное, стационарное остекление, непрозрачное заполнение, zip системы, открытые.

Дополнительная комплектация беседки: москитные сетки, солнцезащитные шторы для стеклянной крыши, скрытая электропроводка, освещение, инфракрасные обогреватели.

1 2 3 3 4 5 6 7 8

1. желоб водостока/декоративный фриз: алюминий
2. безрамное остекление раздвижного типа
3. максимальный пролет без дополнительного усиления (промежуточных стоек) 5 метров
4. вертикальные стойки: алюминий 150×150 мм + закладные, сталь
   максимальная высота 3,5 м
5. парковочная зона стекол
6. обвязочная балка: алюминий 150×150 мм + закладные, сталь
7. стропильная балка: алюминий 180 мм + закладные
   LED подсветка
   заполнение кровли: многослойное стекло триплекс, закаленный
8. скрытый уклон кровли

Основные сочетания нагрузок: собственный вес, снеговая и ветровая нагрузки

Наибольший прогиб стропильной балки составил 14.33 мм, что не превышает максимально допустимого прогиба при пролете 5 м, равного 5 м : 200 = 25 мм.

Наибольший прогиб обвязочной балки составил 14 мм, что не превышает максимально допустимого прогиба при пролете 5 м, равного 5 м : 200 = 25 мм.

Расчет на устойчивость

N_нб / (φ∙A∙R∙γ) = 1710/ (0.31∙38.93∙1223) = 0.116 < 1

Прочность и устойчивость стоек обеспечена.

Расчет на прочность при действии изгибающего момента

M_рас = W∙R∙γ = 140∙1223∙0.9= 154098 кгс∙см = 1.541 т∙м > M_нб = 0.654 т∙м

Прочность балок при действии изгибающих моментов обеспечена.

Q_рас = Iy∙b∙Rs∙γ/Syотс = 1238∙6∙764∙0.9/166= 30768 кгс = 30.768 т > Q_нб = 0.523 т

Прочность балок при действии поперечных сил обеспечена.

Индивидуальное проектирование

Не подходит готовое решение или есть свои идеи? — Поможем воплотить их в жизнь! Разработаем индивидуальный 3D-проект беседки по вашим размерам и с подходящей конфигурацией.
